水闸用双吊点电动葫芦

 当前位置:首页 - 产品中心 - 钢丝绳电动葫芦 - 水闸用双吊点电动葫芦

产品介绍

      双出绳|双吊点电动葫芦详细介绍

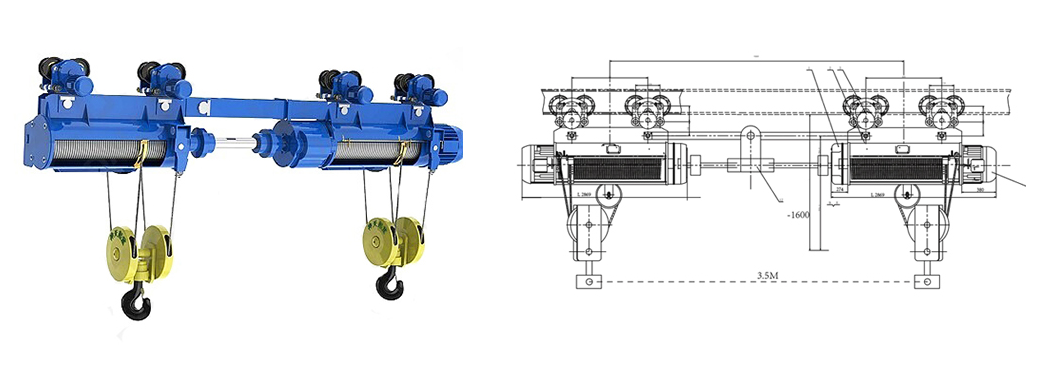

      双吊点电动葫芦又称:双钩电动葫芦、同升同降电动葫芦、同步连轴电动葫芦、连体双钩电动葫芦、同筒双钩电动葫芦、双钩同步钢丝绳电动葫芦、双钩同步电动葫芦、闸门电动葫芦等。同轴双钩双速电动葫芦,就是用传动轴相连接的两个葫芦为双速钢丝绳电动葫芦。

      双吊点电动葫芦详细说明:

      双吊点电动葫芦适用于吊运超长工件或物品。钩距可根据用户要求进行非标设计制作。采用中间传动轴连接两上葫芦,来实现同升同降。便钢丝绳电动葫芦在提升和下降时,绳子会沿着卷筒上的绳槽缠上或放下,双钩也就在上升和上降的同时,会同时向-侧平移。所吊物体距离葫芦安装位置的垂直高度越大,平移的幅度越小。例如:所吊物体在地面上,葫芦安装在地面上方12米高度的位置。吊钩提升到最高极限时,距离地面11米。用起升高度为12米的葫芦,来吊地面上的物体,提到6米高位置,水平移动幅度是很小的。也就是葫芦的安装位置-定要高于所吊物体提升的目标位置的上方几米的距离处,这个距离越大,水平移动幅度就越小。

      该设备通过机械与电气同步,强制起升电机转速同步,两台电动葫芦采用一套电气控制系统, 克服了电气动作误差,从而保证两台电动葫芦同时升降起吊重物。设备组合方便,还可增加超载限制、高度显示及遥控等辅助功能。

      同轴双钩双速电动葫芦:

      就是用传动轴相连接的两个葫芦为双速钢丝绳电动葫芦。适用于吊运超长工件或物品。钩距可根据用户要求进行非标设计制作。双钩钢丝绳电动葫芦为定做产品,如需洽谈具体参数请致电敝公司。

      起重量: 2*10T、 2*16T、 2*32T起升高度: H=6M-24M钩距: 1.2M≤L≤7M

      采用中间传动轴连接两上葫芦,来实现同升同降。便钢丝绳电动葫芦在提升和下降时,绳子会沿着卷筒上的绳槽缠上或放下,双钩也就在上升和上降的同时,会同时向-侧平移。所吊物体距离葫芦安装位置的垂直高度越大,平移的幅度越小。例如:所吊物体在地面上,葫芦安装在地面上方12米高度的位置。吊钩提升到最高极限时,距离地面11米。用起升高度为12米的葫芦,来吊地面上的物体,提到6米高位置,水平移动幅度是很小的。也就是葫芦的安装位置-定要高于所吊物体提升的目标位置的上方几米的距离处,这个距离越大,水平移动幅度就越小。



产品参数

ZMCD、ZMMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 ZMCD1                      ZMMD1
起重量 0.25 0.5 1 2 3
起升高度 3 6 9 6 9 12 6 9 12 18 24 30 6 9 12 18 24 30 6 9 12 18 24 30
起升速度 米/分 8 8/0.8 8/0.8 8/0.8 8/0.8
运行速度 米/分 20(30) 20(30) 20(30) 20(30) 20(30)
钢丝绳 绳直径 毫米 3.6 4.8 7.4 11 13
丝直径 毫米   0.22 0.34 0.5 0.6
结构形式 6×9 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 16-22b 16-28b 16-28b 20a-32c 20a-32c
环形轨道最小半径 0.8 1.5 1.5 2 3 4 2 2.5 3 4 2 2.5 3 4
起升电动机 型号 ZD12-4 ZD21-4 ZD21-4 ZD31-4 ZD41-4
容量 千瓦 0.4 0.8 0.2/0.8
转速 转/分 1380 1380 1380 1380 1380
相数   3 3 3 3 3
电压 380 380 380 380 380
电流 安培 1.25 2.4 0.72/2.4 4.3 0.72/4.3 7.6 1.25/7.6 11 2.4/11
频率 周/秒 50 50 50 50 50
运行电动机 型号 DW5024 ZDY11-4 ZDY12-4 ZD12-4 ZDY21-4
容量 千瓦 0.06 0.2 0.2 0.4 0.4
转速 转/分 1400 1380 1380 1380 1380
相数   3 3 3 3 3
电压 380 380 380 380 380
电流 安培 0.3 0.72 0.72 1.25 1.25
频率 周/秒 50 50 50 50 50
工作类型及机构级别 中级M3 中级M3 中级M3 中级M3 中级M3
基本尺寸±2% H 432 630 670 685 780 860 960 985 1080
L2 216 126 159 187 230
L1   175 228/225 269/266 279 341/343
L C   391 616 688 760 758 856 955 1150 1346 1542 820 920 1020 1220 1420 1620 915 1018 1121 1327 1533 1738
M     638 710 782 780 878 976 1172 1368 1564
m   104 318 390 462 400 499 597 793 989 1185 418 518 618 818 1018 1218 448 551 654 860 1066 1272
n   130 190 196 240 264
h     120 124 155 173
φ   16.5 16.5 19 25 25
B   279-315 -884 -884 -930 -930
E   395 490 584 740 848
F     355/426 354/492 400/562 438/642
总量±15% C 44 44.4 44.8 120 125 145 145 158 180 195 208 222 235 248 296 320 340 360 280 300 350 380 405 435
M   135 140 160 160 170 200 210 220 230 265 278 326 350 370 310 310 330 380 410 435 465
C固   30 30.4 30.8 80 85 90 120 120 125 140 150 165 168 180 190 210 230 250 220 235 250 275 300 325
M固     100 105 110 130 140 145 155 165 180 196 210 220 240 260 280 250 265 280 305 330 355

ZMCD、ZMMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 ZMCD1 ZMMD1
起重量 5 10
起升高度 6 9 12 18 24 30 9 12 18 24 30
起升速度 米/分 8/0.8 7/0.7
运行速度 米/分 20(30) 20(30)
钢丝绳 绳直径 毫米 15 15
丝直径 毫米 0.7 0.7
结构形式 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 25a-63c 25a-63c
环形轨道最小半径 2.5 3 4 5 2.5 3.5 4 6 9
起升电动机 型号 ZD41-4 ZD51-4
容量 千瓦
转速 转/分 1380 1380
相数   3 3
电压 380 380
电流 安培 18 2.4/18  30 4.3/30
频率 周/秒 50 50
运行电动机 型号 ZDY21-4 ZDY21-4
容量 千瓦 0.8 0.8×2
转速 转/分 1380 1380
相数   3 3
电压 380 380
电流 安培 2.4 2.4×2
频率 周/秒 50 50
工作类型及机构级别 中级M3 中级M3
基本尺寸±2% H 1160 1310 1350
L2 274 303
L1   380/377 429/820
L C   1047 1157 1257 1467 1677 1887 1602 1783 2145 2507 1869
M   1059 1169 1269 1479 1682 1899 1969 2150 2512 2874 3236
m   485 606 695 860 1115 1325 949 1130 1492 1854 2216
n   320 376
h   203 243
φ   31 37
B   -1058 -1058
E   998 1068
F   472/675 612
总量±15% C 445 470 555 590 630 670 1010 1063 1166 1263 1317
M 480 505 590 630 660 705 1100 1153 1256 1353 1407
C固   355 375 390 425 460 500 759 807 900 987 1032
M固   390 410 425 460 500 535 849 897 990 1077 1122

ZMCD、ZMMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 ZMCD NH20-12D
起重量 16 20 20 3
起升高度 6 9 12 18 24 30   6 9 12 18 24 30
起升速度 米/分 3.5 3.5/0.35 3.5 3.5/0.35 5 8/0.8
运行速度 米/分 18 20 20 20(30)
钢丝绳 绳直径 毫米 15 17 22.5 13
丝直径 毫米 0.7 0.8   0.6
结构形式 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 45a-63c 50a-63c   20a-32c
环形轨道最小半径 3 3.5 4.6 3 3.5 4.6   2 2.5 3 4
起升电动机 型号 ZD51-4 ZD51-4   ZD41-4
容量 千瓦
转速 转/分 1380 1380 1380 1380
相数   3 3 3 3
电压 380 380 380 380
电流 安培 30 4.3/30 30 4.3/30   11 2.4/11
频率 周/秒 50 50 50 50
运行电动机 型号 ZDY21-4 ZDY21-4   ZDY21-4
容量 千瓦 0.8×2 0.8×2 0.8×2 0.4
转速 转/分 1380 1380 1380 1380
相数   3 3 3 3
电压 380 380 380 380
电流 安培 2.4×2 2.4×2 2.4×2 1.25
频率 周/秒 50 50 50 50
工作类型及机构级别 中级M2 中级M2   中级M3
基本尺寸±2% H 1600 2400   985 1080
L2 同10t     230
L1   同10t     341/343
L C   同10t     915 1018 1121 1327 1533 1738
M
m   949 1130 1492 956 1478 1605   448 551 654 860 1066 1272
n   376 376   264
h   41 46   173
φ         25
B         -930
E   1335 1934   848
F   1055     438/642
总量±15% C               280 300 350 380 405 435
M               310 330 380 410 435 465
C固                 220 235 250 275 300 325
M固                 250 265 280 305 330 355

备注:由于技术不断更新,参数或有变更,详细最新参数询客服了解,请拨打400-966-5869
