CD1 MD1单双速电动葫芦

当前位置：首页 - 产品中心 - 钢丝绳电动葫芦 - CD1 MD1单双速电动葫芦

产品介绍

  外壳:铝合金外壳,坚实而质轻。有特色散热片,散热快，可连续使用,效率达40%。整体密闭式结构,可使用在化工厂、电镀厂等地方.

      磅磁刹车:最新设计的磁力产生器,其特性为产磁。可在电源切断的同时间刹车,保证吊重时刹车绝对确保安全。极限开关:吊上吊下都有极限开关装置,使自动停止,防止链条超出,确保安全. .

吊钩:经热锻造,强度绝佳,不易断裂。下吊钩可360*旋转 ,附安全舌片,确保操作安全。支撑架:吊重支撑架由两片钢板组合,非常坚固。

      变压器: 24V/36V变压装置。操作时,万-漏电，可防止意外事故发生，下雨时,可保证安全使用。电磁接触器:高效率电磁接触器,可高频率使用,没有问题。

      逆相保护装置:特殊电线装置,当电源接线错误时,控制电路无法动作。

  按钮开关:使用防水按钮开关。

产品参数

CD、MD型系列电动葫芦技术性能和外形尺寸参数（0.25T-20T）
型号				CD1 MD1
起重量	吨			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
运行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
钢丝绳	绳直径	毫米		3.6			4.8			7.4						11						13
	丝直径	毫米					0.22			0.34						0.5						0.6
	结构形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁轨道型号（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
环形轨道最小半径		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升电动机	型号			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8 0.2/0.8
	转速	转/分		1380			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		1.25			2.4 0.72/2.4			4.3 0.72/4.3						7.6 1.25/7.6						11 2.4/11
	频率	周/秒		50			50			50						50						50
运行电动机	型号			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	转速	转/分		1400			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		0.3			0.72			0.72						1.25						1.25
	频率	周/秒		50			50			50						50						50
工作类型及机构级别				中级M3			中级M3			中级M3						中级M3						中级M3

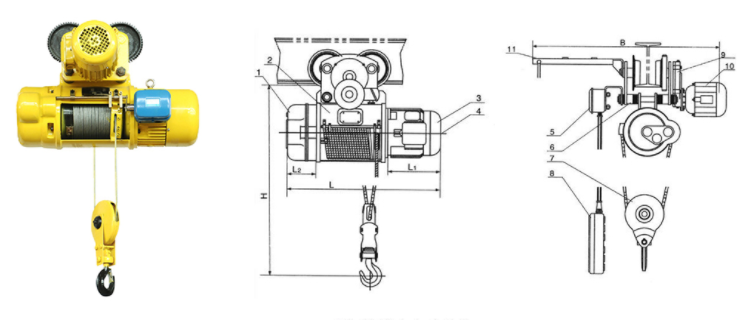

基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M					638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h						120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F						355/426			354/492						400/562						438/642
总量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤				135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固						100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355

CD、MD型系列电动葫芦技术性能和外形尺寸参数（0.25T-20T）
型号				CD1						MD1					CD						NH20-12D
起重量	吨			5						10					16			20			20	3
起升高度	米			6	9	12	18	24	30	9	12	18	24	30	6	9	12	18	24	30		6	9	12	18	24	30
起升速度	米/分			8/0.8						7/0.7					3.5 3.5/0.35			3.5 3.5/0.35			5	8/0.8
运行速度	米/分			20(30)						20(30)					18			20			20	20(30)
钢丝绳	绳直径	毫米		15						15					15			17			22.5	13
	丝直径	毫米		0.7						0.7					0.7			0.8				0.6
	结构形式			D-6×37+1						D-6×37+1					D-6×37+1			D-6×37+1			D-6×37+1	D-6×37+1
工字梁轨道型号（GB76-88）				25a-63c						25a-63c					45a-63c			50a-63c				20a-32c
环形轨道最小半径		米		2.5		3		4	5	2.5	3.5	4	6	9	3	3.5	4.6	3	3.5	4.6		2		2.5		3	4
起升电动机	型号			ZD41-4						ZD51-4					ZD51-4			ZD51-4				ZD41-4
	容量	千瓦
	转速	转/分		1380						1380					1380			1380			1380	1380
	相数			3						3					3			3			3	3
	电压	伏		380						380					380			380			380	380
	电流	安培		18 2.4/18						30 4.3/30					30 4.3/30			30 4.3/30				11 2.4/11
	频率	周/秒		50						50					50			50			50	50
运行电动机	型号			ZDY21-4						ZDY21-4					ZDY21-4			ZDY21-4				ZDY21-4
	容量	千瓦		0.8						0.8×2					0.8×2			0.8×2			0.8×2	0.4
	转速	转/分		1380						1380					1380			1380			1380	1380
	相数			3						3					3			3			3	3
	电压	伏		380						380					380			380			380	380
	电流	安培		2.4						2.4×2					2.4×2			2.4×2			2.4×2	1.25
	频率	周/秒		50						50					50			50			50	50
工作类型及机构级别				中级M3						中级M3					中级M2			中级M2				中级M3
基本尺寸±2%	H		毫	1160			1310			1350					1600			2400				985			1080
	L2		米	274						303					同10t							230
	L1			380/377						429/820					同10t							341/343
	L	C		1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	1869	同10t							915	1018	1121	1327	1533	1738
		M		1059	1169	1269	1479	1682	1899	1969	2150	2512	2874	3236
	m			485	606	695	860	1115	1325	949	1130	1492	1854	2216	949	1130	1492	956	1478	1605		448	551	654	860	1066	1272
	n			320						376					376			376				264
	h			203						243					41			46				173
	φ			31						37												25
	B			-1058						-1058												-930
	E			998						1068					1335			1934				848
	F			472/675						612					1055							438/642
总量±15%	C		公	445	470	555	590	630	670	1010	1063	1166	1263	1317								280	300	350	380	405	435
	M		斤	480	505	590	630	660	705	1100	1153	1256	1353	1407								310	330	380	410	435	465
	C固			355	375	390	425	460	500	759	807	900	987	1032								220	235	250	275	300	325
	M固			390	410	425	460	500	535	849	897	990	1077	1122								250	265	280	305	330	355
