变频钢丝绳电动葫芦

产品介绍

变频电动葫芦是利用变频器使电源频率发生变化。以控制电动机的转速。变频电动葫芦具有以下特点:能减小起动和停止时的冲击

      由于该电动葫芦具有平稳运转的性能,因此能减轻起动停止时的冲击，特别适用于不允许有振动的工作环境中。能按需求设定起升速度

      能将起升速度在1：5额定速度至额定速度之间进行设定，以选择最适合的操作速度。能提高工作效率

      在空载下，能将起升速度在额定速度到1：5倍额定速度之间进行设定，提高空载下的运行速度.以提高工作效率。能方便设定小车运行速度

      可通过变频器对运行电动级进行变频控制，可以方便的使运行电动机在微速下运行，提高运行定位的准确性,也可以进行点动操作。

产品参数

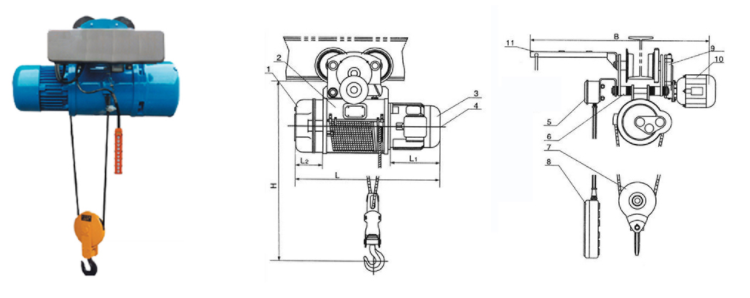

BPCD、BPMD型系列电动葫芦技术性能和外形尺寸参数（0.25T-20T）
型号				BPCD1 BPMD1
起重量	吨			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
运行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
钢丝绳	绳直径	毫米		3.6			4.8			7.4						11						13
	丝直径	毫米					0.22			0.34						0.5						0.6
	结构形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁轨道型号（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
环形轨道最小半径		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升电动机	型号			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8 0.2/0.8
	转速	转/分		1380			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		1.25			2.4 0.72/2.4			4.3 0.72/4.3						7.6 1.25/7.6						11 2.4/11
	频率	周/秒		50			50			50						50						50
运行电动机	型号			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	转速	转/分		1400			1380			1380						1380						1380
	相数			3			3			3						3						3
	电压	伏		380			380			380						380						380
	电流	安培		0.3			0.72			0.72						1.25						1.25
	频率	周/秒		50			50			50						50						50
工作类型及机构级别				中级M3			中级M3			中级M3						中级M3						中级M3
基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M					638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h						120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F						355/426			354/492						400/562						438/642
总量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤				135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固						100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355

BPCD、BPMD型系列电动葫芦技术性能和外形尺寸参数（0.25T-20T）
型号				BPCD1						BPMD1
起重量	吨			5						10
起升高度	米			6	9	12	18	24	30	9	12	18	24	30
起升速度	米/分			8/0.8						7/0.7
运行速度	米/分			20(30)						20(30)
钢丝绳	绳直径	毫米		15						15
	丝直径	毫米		0.7						0.7
	结构形式			D-6×37+1						D-6×37+1
工字梁轨道型号（GB76-88）				25a-63c						25a-63c
环形轨道最小半径		米		2.5		3		4	5	2.5	3.5	4	6	9
起升电动机	型号			ZD41-4						ZD51-4
	容量	千瓦
	转速	转/分		1380						1380
	相数			3						3
	电压	伏		380						380
	电流	安培		18 2.4/18						30 4.3/30
	频率	周/秒		50						50
运行电动机	型号			ZDY21-4						ZDY21-4
	容量	千瓦		0.8						0.8×2
	转速	转/分		1380						1380
	相数			3						3
	电压	伏		380						380
	电流	安培		2.4						2.4×2
	频率	周/秒		50						50
工作类型及机构级别				中级M3						中级M3
基本尺寸±2%	H		毫	1160			1310			1350
	L2		米	274						303
	L1			380/377						429/820
	L	C		1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	1869
		M		1059	1169	1269	1479	1682	1899	1969	2150	2512	2874	3236
	m			485	606	695	860	1115	1325	949	1130	1492	1854	2216
	n			320						376
	h			203						243
	φ			31						37
	B			-1058						-1058
	E			998						1068
	F			472/675						612
总量±15%	C		公	445	470	555	590	630	670	1010	1063	1166	1263	1317
	M		斤	480	505	590	630	660	705	1100	1153	1256	1353	1407
	C固			355	375	390	425	460	500	759	807	900	987	1032
	M固			390	410	425	460	500	535	849	897	990	1077	1122

BPCD、BPMD型系列电动葫芦技术性能和外形尺寸参数（0.25T-20T）
型号				BPCD						NH20-12D
起重量	吨			16			20			20	3
起升高度	米			6	9	12	18	24	30		6	9	12	18	24	30
起升速度	米/分			3.5 3.5/0.35			3.5 3.5/0.35			5	8/0.8
运行速度	米/分			18			20			20	20(30)
钢丝绳	绳直径	毫米		15			17			22.5	13
	丝直径	毫米		0.7			0.8				0.6
	结构形式			D-6×37+1			D-6×37+1			D-6×37+1	D-6×37+1
工字梁轨道型号（GB76-88）				45a-63c			50a-63c				20a-32c
环形轨道最小半径		米		3	3.5	4.6	3	3.5	4.6		2		2.5		3	4
起升电动机	型号			ZD51-4			ZD51-4				ZD41-4
	容量	千瓦
	转速	转/分		1380			1380			1380	1380
	相数			3			3			3	3
	电压	伏		380			380			380	380
	电流	安培		30 4.3/30			30 4.3/30				11 2.4/11
	频率	周/秒		50			50			50	50
运行电动机	型号			ZDY21-4			ZDY21-4				ZDY21-4
	容量	千瓦		0.8×2			0.8×2			0.8×2	0.4
	转速	转/分		1380			1380			1380	1380
	相数			3			3			3	3
	电压	伏		380			380			380	380
	电流	安培		2.4×2			2.4×2			2.4×2	1.25
	频率	周/秒		50			50			50	50
工作类型及机构级别				中级M2			中级M2				中级M3
基本尺寸±2%	H		毫	1600			2400				985			1080
	L2		米	同10t							230
	L1			同10t							341/343
	L	C		同10t							915	1018	1121	1327	1533	1738
		M
	m			949	1130	1492	956	1478	1605		448	551	654	860	1066	1272
	n			376			376				264
	h			41			46				173
	φ										25
	B										-930
	E			1335			1934				848
	F			1055							438/642
总量±15%	C		公								280	300	350	380	405	435
	M		斤								310	330	380	410	435	465
	C固										220	235	250	275	300	325
	M固										250	265	280	305	330	355
