产品介绍

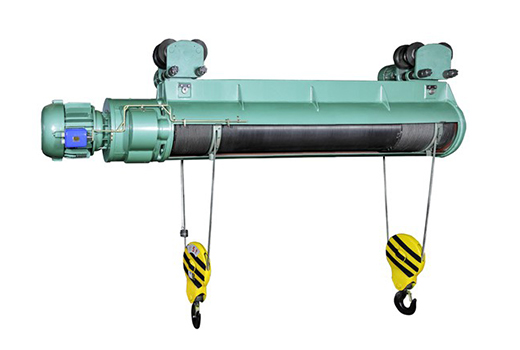

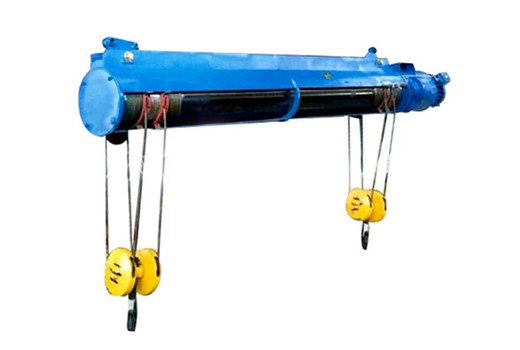

双钩电动葫芦也就是同一个卷筒的设两个下钩。这种类型的葫芦卷筒中间空白,两侧分别卷绳。而常说的双出绳电动葫芦,-般就是指这种,多指两侧出单绳。
市场上双钩双吊点电动葫芦所谓双吊点钢丝绳电动葫芦是指有两个间隔一定距离的吊点,并能同时上升或同时下降的电动葫芦。现有的双吊点钢丝绳电动葫芦有,在一台钢丝绳电动葫芦卷筒两端各有-套吊钩滑轮装置,这种双吊点电动葫芦因两套吊钩滑轮装置均由--个卷筒起升或下降,可以保证两吊点同时升降;
另种是将两台电动葫芦减速器端相对安装,在减速器外加装-套传 动齿轮及输出轴,用联轴器、中间轴把两台电动葫芦的传动联在一起,达到两台电动葫芦同步的目的。前一种双吊点电动葫芦受卷筒长度制约,不能满足大起升高度及两吊点距离大的要求;后种结构复杂,并且需装力矩限制器,且在升双吊点距离大的情况下,中间传动轴难于保证平衡,因为电动葫芦在使用过程中有摆动,所以引起中间传动轴在运行过程中振动。
双钩电动葫芦适用于吊运超长工件或物品。钩距可根据用户要求进行非标设计制作。
SGCD、SGMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T) | |||||||||||||||||||||||||||
型号 | SGCD1 SGMD1 | ||||||||||||||||||||||||||
起重量 | 吨 | 0.25 | 0.5 | 1 | 2 | 3 | |||||||||||||||||||||
起升高度 | 米 | 3 | 6 | 9 | 6 | 9 | 12 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | ||
起升速度 | 米/分 | 8 | 8/0.8 | 8/0.8 | 8/0.8 | 8/0.8 | |||||||||||||||||||||
运行速度 | 米/分 | 20(30) | 20(30) | 20(30) | 20(30) | 20(30) | |||||||||||||||||||||
钢丝绳 | 绳直径 | 毫米 | 3.6 | 4.8 | 7.4 | 11 | 13 | ||||||||||||||||||||
丝直径 | 毫米 | 0.22 | 0.34 | 0.5 | 0.6 | ||||||||||||||||||||||
结构形式 | 6×9 | D-6×37+1 | D-6×37+1 | D-6×37+1 | D-6×37+1 | ||||||||||||||||||||||
工字梁轨道型号(GB76-88) | 16-22b | 16-28b | 16-28b | 20a-32c | 20a-32c | ||||||||||||||||||||||
环形轨道最小半径 | 米 | 0.8 | 1.5 | 1.5 | 2 | 3 | 4 | 2 | 2.5 | 3 | 4 | 2 | 2.5 | 3 | 4 | ||||||||||||
起升电动机 | 型号 | ZD12-4 | ZD21-4 | ZD21-4 | ZD31-4 | ZD41-4 | |||||||||||||||||||||
容量 | 千瓦 | 0.4 | 0.8 0.2/0.8 | ||||||||||||||||||||||||
转速 | 转/分 | 1380 | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||||||
相数 | 3 | 3 | 3 | 3 | 3 | ||||||||||||||||||||||
电压 | 伏 | 380 | 380 | 380 | 380 | 380 | |||||||||||||||||||||
电流 | 安培 | 1.25 | 2.4 0.72/2.4 | 4.3 0.72/4.3 | 7.6 1.25/7.6 | 11 2.4/11 | |||||||||||||||||||||
频率 | 周/秒 | 50 | 50 | 50 | 50 | 50 | |||||||||||||||||||||
运行电动机 | 型号 | DW5024 | ZDY11-4 | ZDY12-4 | ZD12-4 | ZDY21-4 | |||||||||||||||||||||
容量 | 千瓦 | 0.06 | 0.2 | 0.2 | 0.4 | 0.4 | |||||||||||||||||||||
转速 | 转/分 | 1400 | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||||||
相数 | 3 | 3 | 3 | 3 | 3 | ||||||||||||||||||||||
电压 | 伏 | 380 | 380 | 380 | 380 | 380 | |||||||||||||||||||||
电流 | 安培 | 0.3 | 0.72 | 0.72 | 1.25 | 1.25 | |||||||||||||||||||||
频率 | 周/秒 | 50 | 50 | 50 | 50 | 50 | |||||||||||||||||||||
工作类型及机构级别 | 中级M3 | 中级M3 | 中级M3 | 中级M3 | 中级M3 | ||||||||||||||||||||||
基本尺寸±2% | H | 毫 | 432 | 630 | 670 | 685 | 780 | 860 | 960 | 985 | 1080 | ||||||||||||||||
L2 | 米 | 216 | 126 | 159 | 187 | 230 | |||||||||||||||||||||
L1 | 175 | 228/225 | 269/266 | 279 | 341/343 | ||||||||||||||||||||||
L | C | 391 | 616 | 688 | 760 | 758 | 856 | 955 | 1150 | 1346 | 1542 | 820 | 920 | 1020 | 1220 | 1420 | 1620 | 915 | 1018 | 1121 | 1327 | 1533 | 1738 | ||||
M | 638 | 710 | 782 | 780 | 878 | 976 | 1172 | 1368 | 1564 | ||||||||||||||||||
m | 104 | 318 | 390 | 462 | 400 | 499 | 597 | 793 | 989 | 1185 | 418 | 518 | 618 | 818 | 1018 | 1218 | 448 | 551 | 654 | 860 | 1066 | 1272 | |||||
n | 130 | 190 | 196 | 240 | 264 | ||||||||||||||||||||||
h | 120 | 124 | 155 | 173 | |||||||||||||||||||||||
φ | 16.5 | 16.5 | 19 | 25 | 25 | ||||||||||||||||||||||
B | 279-315 | -884 | -884 | -930 | -930 | ||||||||||||||||||||||
E | 395 | 490 | 584 | 740 | 848 | ||||||||||||||||||||||
F | 355/426 | 354/492 | 400/562 | 438/642 | |||||||||||||||||||||||
总量±15% | C | 公 | 44 | 44.4 | 44.8 | 120 | 125 | 145 | 145 | 158 | 180 | 195 | 208 | 222 | 235 | 248 | 296 | 320 | 340 | 360 | 280 | 300 | 350 | 380 | 405 | 435 | |
M | 斤 | 135 | 140 | 160 | 160 | 170 | 200 | 210 | 220 | 230 | 265 | 278 | 326 | 350 | 370 | 310 | 310 | 330 | 380 | 410 | 435 | 465 | |||||
C固 | 30 | 30.4 | 30.8 | 80 | 85 | 90 | 120 | 120 | 125 | 140 | 150 | 165 | 168 | 180 | 190 | 210 | 230 | 250 | 220 | 235 | 250 | 275 | 300 | 325 | |||
M固 | 100 | 105 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | 196 | 210 | 220 | 240 | 260 | 280 | 250 | 265 | 280 | 305 | 330 | 355 |
SGCD、SGMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T) | ||||||||||||||
型号 | SGCD1 | SGMD1 | ||||||||||||
起重量 | 吨 | 5 | 10 | |||||||||||
起升高度 | 米 | 6 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 18 | 24 | 30 | ||
起升速度 | 米/分 | 8/0.8 | 7/0.7 | |||||||||||
运行速度 | 米/分 | 20(30) | 20(30) | |||||||||||
钢丝绳 | 绳直径 | 毫米 | 15 | 15 | ||||||||||
丝直径 | 毫米 | 0.7 | 0.7 | |||||||||||
结构形式 | D-6×37+1 | D-6×37+1 | ||||||||||||
工字梁轨道型号(GB76-88) | 25a-63c | 25a-63c | ||||||||||||
环形轨道最小半径 | 米 | 2.5 | 3 | 4 | 5 | 2.5 | 3.5 | 4 | 6 | 9 | ||||
起升电动机 | 型号 | ZD41-4 | ZD51-4 | |||||||||||
容量 | 千瓦 | |||||||||||||
转速 | 转/分 | 1380 | 1380 | |||||||||||
相数 | 3 | 3 | ||||||||||||
电压 | 伏 | 380 | 380 | |||||||||||
电流 | 安培 | 18 2.4/18 | 30 4.3/30 | |||||||||||
频率 | 周/秒 | 50 | 50 | |||||||||||
运行电动机 | 型号 | ZDY21-4 | ZDY21-4 | |||||||||||
容量 | 千瓦 | 0.8 | 0.8×2 | |||||||||||
转速 | 转/分 | 1380 | 1380 | |||||||||||
相数 | 3 | 3 | ||||||||||||
电压 | 伏 | 380 | 380 | |||||||||||
电流 | 安培 | 2.4 | 2.4×2 | |||||||||||
频率 | 周/秒 | 50 | 50 | |||||||||||
工作类型及机构级别 | 中级M3 | 中级M3 | ||||||||||||
基本尺寸±2% | H | 毫 | 1160 | 1310 | 1350 | |||||||||
L2 | 米 | 274 | 303 | |||||||||||
L1 | 380/377 | 429/820 | ||||||||||||
L | C | 1047 | 1157 | 1257 | 1467 | 1677 | 1887 | 1602 | 1783 | 2145 | 2507 | 1869 | ||
M | 1059 | 1169 | 1269 | 1479 | 1682 | 1899 | 1969 | 2150 | 2512 | 2874 | 3236 | |||
m | 485 | 606 | 695 | 860 | 1115 | 1325 | 949 | 1130 | 1492 | 1854 | 2216 | |||
n | 320 | 376 | ||||||||||||
h | 203 | 243 | ||||||||||||
φ | 31 | 37 | ||||||||||||
B | -1058 | -1058 | ||||||||||||
E | 998 | 1068 | ||||||||||||
F | 472/675 | 612 | ||||||||||||
总量±15% | C | 公 | 445 | 470 | 555 | 590 | 630 | 670 | 1010 | 1063 | 1166 | 1263 | 1317 | |
M | 斤 | 480 | 505 | 590 | 630 | 660 | 705 | 1100 | 1153 | 1256 | 1353 | 1407 | ||
C固 | 355 | 375 | 390 | 425 | 460 | 500 | 759 | 807 | 900 | 987 | 1032 | |||
M固 | 390 | 410 | 425 | 460 | 500 | 535 | 849 | 897 | 990 | 1077 | 1122 | |||
SGCD、SGMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T) | ||||||||||||||||
型号 | SGCD | NH20-12D | ||||||||||||||
起重量 | 吨 | 16 | 20 | 20 | 3 | |||||||||||
起升高度 | 米 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | |||
起升速度 | 米/分 | 3.5 3.5/0.35 | 3.5 3.5/0.35 | 5 | 8/0.8 | |||||||||||
运行速度 | 米/分 | 18 | 20 | 20 | 20(30) | |||||||||||
钢丝绳 | 绳直径 | 毫米 | 15 | 17 | 22.5 | 13 | ||||||||||
丝直径 | 毫米 | 0.7 | 0.8 | 0.6 | ||||||||||||
结构形式 | D-6×37+1 | D-6×37+1 | D-6×37+1 | D-6×37+1 | ||||||||||||
工字梁轨道型号(GB76-88) | 45a-63c | 50a-63c | 20a-32c | |||||||||||||
环形轨道最小半径 | 米 | 3 | 3.5 | 4.6 | 3 | 3.5 | 4.6 | 2 | 2.5 | 3 | 4 | |||||
起升电动机 | 型号 | ZD51-4 | ZD51-4 | ZD41-4 | ||||||||||||
容量 | 千瓦 | |||||||||||||||
转速 | 转/分 | 1380 | 1380 | 1380 | 1380 | |||||||||||
相数 | 3 | 3 | 3 | 3 | ||||||||||||
电压 | 伏 | 380 | 380 | 380 | 380 | |||||||||||
电流 | 安培 | 30 4.3/30 | 30 4.3/30 | 11 2.4/11 | ||||||||||||
频率 | 周/秒 | 50 | 50 | 50 | 50 | |||||||||||
运行电动机 | 型号 | ZDY21-4 | ZDY21-4 | ZDY21-4 | ||||||||||||
容量 | 千瓦 | 0.8×2 | 0.8×2 | 0.8×2 | 0.4 | |||||||||||
转速 | 转/分 | 1380 | 1380 | 1380 | 1380 | |||||||||||
相数 | 3 | 3 | 3 | 3 | ||||||||||||
电压 | 伏 | 380 | 380 | 380 | 380 | |||||||||||
电流 | 安培 | 2.4×2 | 2.4×2 | 2.4×2 | 1.25 | |||||||||||
频率 | 周/秒 | 50 | 50 | 50 | 50 | |||||||||||
工作类型及机构级别 | 中级M2 | 中级M2 | 中级M3 | |||||||||||||
基本尺寸±2% | H | 毫 | 1600 | 2400 | 985 | 1080 | ||||||||||
L2 | 米 | 同10t | 230 | |||||||||||||
L1 | 同10t | 341/343 | ||||||||||||||
L | C | 同10t | 915 | 1018 | 1121 | 1327 | 1533 | 1738 | ||||||||
M | ||||||||||||||||
m | 949 | 1130 | 1492 | 956 | 1478 | 1605 | 448 | 551 | 654 | 860 | 1066 | 1272 | ||||
n | 376 | 376 | 264 | |||||||||||||
h | 41 | 46 | 173 | |||||||||||||
φ | 25 | |||||||||||||||
B | -930 | |||||||||||||||
E | 1335 | 1934 | 848 | |||||||||||||
F | 1055 | 438/642 | ||||||||||||||
总量±15% | C | 公 | 280 | 300 | 350 | 380 | 405 | 435 | ||||||||
M | 斤 | 310 | 330 | 380 | 410 | 435 | 465 | |||||||||
C固 | 220 | 235 | 250 | 275 | 300 | 325 | ||||||||||
M固 | 250 | 265 | 280 | 305 | 330 | 355 | ||||||||||
产品优势
凭借出类拔萃的技术队伍和先进的科学管理,公司的销售规模在不断扩大,产品不仅畅销我国二十八个省市,与国内外客户建立了良好的业务联系,深受好评,还逐步形成了经营贸易相结合,产、供、销、服务一条龙的经营模式,为用户提供方便快捷的全程服务,并以优质的产品质量赢得社会各界的好评。360度完善服务
专业安全性能高
智能自动化功能
沪工享誉各地
国内及欧盟认证信誉质保
故障率更低
上海沪工起重机械有限公司,是一家生产电动葫芦、手拉葫芦等起重机械的企业。公司原总部坐落于上海金山,发达的经济、便利的交通以及有效地资源配置,使企业同时具备了天时、地利、人和之 优势。成为国内优质的电动葫芦、环链电动葫芦、钢丝绳电动葫芦制造 企业。上海沪工起重机械有限公司成立以来,公司实施资源战略 、市场战略和国际化战略, 以科技创新、市场导向、管理提升和员工发展为基础,关注客户价值,承担社会责任。致力于提供先进、 优质并有竞争力的电动葫芦,产品至全球多个国家和地区。上海沪工起重机械有限公司除提供标准成型产品外,还可以根 据客户需求专门设计各类特种非标电动葫芦、钢丝绳电动葫芦、环链电 动葫芦,拥有起重量从0.5t~400t级等多系列产品。 电动葫芦、手拉葫芦以它过硬的质量、良好的信誉享誉国内外,真正体现了 “品牌的力量”。“重质诚信兴企之本,科学高效追 求卓越”,将以“创重工品牌,兴民族工业”为己任 ,不…
