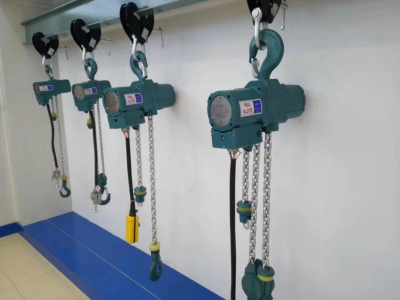

矿用挂钩式气动葫芦

气动葫芦是以压缩空气为动力推动气动马达旋转，经变速箱增大了扭矩后带动链轮旋转带动链条完成起吊工作的。它主要由气动马达、行星减速器、手控阀,主控阀, 吊挂总成、制动机构、起重链条、等部分组成。气动葫芦可配合防爆型手拉小车或气动小车组成移动式气动起重工具。起吊机构通过控制主控阀，来实现起吊重物的升、降，通过开闭制动器达到起升、下降定位制动。环链气动葫芦确保起吊作业的安全，气动葫芦起吊机构整体可固定使用。

矿用气动葫芦的特性优点：

1.安全防爆

-采用压缩空气为动力，100%工作循环.气动葫芦可以连续运行，因为气动马达不会发热.运行的空气压力将灰尘、污垢、湿气和腐蚀性气体挡在壳体之外，无电气危险，由于不使用电力，在爆炸环境中免受电击，使用空气动力是明显的优势，气动葫芦无火花运行，安全防爆。

2.可调速度

-在提升或下降时，可无级调速;运行速度快，是电动葫芦的3倍;手拉葫芦的5-10倍。

3.过载保护、断气保护

避免气源突然中断造成载重物突然掉落。使产品拥有更进一步的品质保证，避免载重物超载对产品造成损伤。

4.操作简单

拉杆控制操作简单易于控制，在提升或下降时，从而可以迅速的响应手柄输出的动作。

5.清洁环保、安全可靠

内部润滑系统消除了空气污染。适合在潮、湿、高粉尘等特殊或恶劣的环境里工作。

6.搬运省力

气动葫芦除了注重外型的美观，比电动葫芦体积小，重量轻，易于搬运，以及产品结构设计坚实，使得操作可靠、维护量小。

7.故障率低、经久耐用

气动葫芦经久耐用，使用寿命比一般同类产品有明显延长。

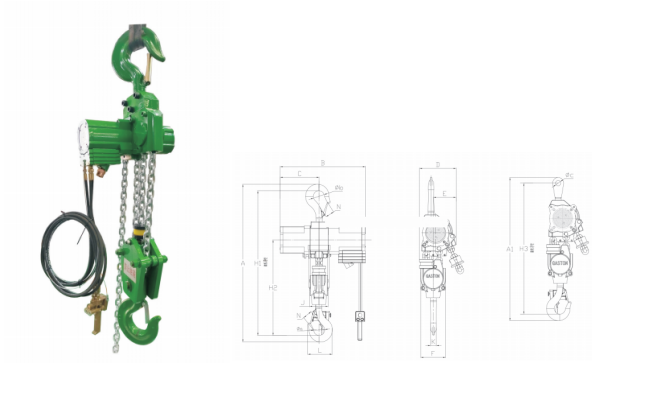

型号	单位	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
行走小车
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	535	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1 最低净空	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
φa	mm	95	102	126	120	315	355
φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

参数：

型号Mold	单位unit	H02-2		H03-1		HQ3-2		H06-2		H010-2
气压 Air Pressure	Mpa	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63
载荷Capacity	吨(Tons)	2		3		3		6		10
链条数 Vumber of chains	根	2		1		2		2		2
马达输出功率 Hotor output power	千瓦(KW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
提升高度 Lifting height	米(M)	2~50 (标准高度为3米)
满载提升速度 Pull load lifting speed	米/分钟(m/min)	2.5	2.7	2.5	5	2.5	5	1.2	2.5	0.8	1. 5
满载下降速度 Pull load descent speed	米/分钟( m³/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
满载耗气量~提升 Pull load gas consuaption一inerease	立方米/分钟(m³/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
链条尺寸 Chain size	mm	9*27		13*36		9*27		13*36		16*45
链条重量 Chain woight	kg/米	1.8		3.8		1.8		3.8		5.8
标配重量 Standard weight	千克(kg)	38		86		68		98		115
(3米提升高度) (3 metors lifting height)
控制器气管长度 Cont 1l 0r trachea length	米(m)	2~50 (标准高度为3米)
满载噪音-提升 Full load noise一inereased	分贝(DB)	74	78	74	78	74	78	74	78	74	78
气管接头Tracheal joint	(in)	G3/4		G3/4		G3/4		G3/4		G3/4
气管尺寸(内径) Air tube size (inner dianeter 6)	毫米(mm)	14		19		19		19		19
马达功率	kw	0. 25		2		0.25		2		3.5
额载运行速度	m/min	13		13		13		10		10
马达耗气量	m/mim	0.45		2.6		0. 45		2.6		4
气管接头	in	G1/2		G3/4		G1/2		G3/4		G3/4
气管尺寸(内径)	mm	G1/2		G1/2		G1/2		G1/2		G1/2
重量(小车)	kg	40		75		49		75		89

参数：

型号Mold	单位unit	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
气压 Air Pressure	Mpa	0.63
载荷Capacity	吨(Tons)	16	20	30	50	75	100
链条数 Number of chains	根	3	4	2	4	3	4
马达输出功率 Motor output power	千瓦(KW)	3.5	3.5	6. 3	6.3	9	9
提升高度 Lifting height	米(M)	2~10 (标准高度为3米)
满载提升速度 Full load lifting speed	米/分钟(m/min)	1	0.7	1	0.7	0. 55	0.4
空载提升速度 Empty lifting speed	米/分钟(M/min)	2	1.4	2.3	1.2	1.3	1
满载下降速度 Full load descent speed	米/分钟(m³/min)	1.6	1.6	2.8	1.5	1. 2	1
满载耗气量-提升 Pull load gas consumption - increase	立方米/分钟(m³/min)	4	4	6. 5	4	7.6	7.6
满载耗气量-下降 Fu1l load gas consumption 一decrease	立方米/分钟(m³/min)	5.5	5.5	5.5	5.5	6	6
链条尺寸 Chain size	mm	13*36	13*36	23.5*66	23.5*66	32*90	32*90
链条重量 Chain weight	kg/米	3.8	3.8	12.2	12.2	21.3	21.3
标配重量 Standard weight (3米提升高度) (3 meters lifting height)	千克(kg)	210	310	520	935	1750	1800
控制器气管长度 Controller trachea length	米(m)	2~5 (标准为3米)
满载噪音-提升 Full load noise一increased	分贝(DB)	78	78	78	78	78	78
满载噪音-下降 Full load noise - reduced	分贝(DB)	80	80	82	82	85	85
气管接头 Tracheal joint	(in)	G3/4	G3/4	G11/2	G11/2	G11/2	G11/2
气管尺寸(内径) Air tube size (inner diameter $)	毫米(mm)	19	19	35	35	35	35
