工业用运行式气动葫芦

气动葫芦是以压缩空气为动力推动气动马达旋转，经变速箱增大了扭矩后带动链轮旋转带动链条完成起吊工作的。它主要由气动马达、行星减速器、手控阀,主控阀, 吊挂总成、制动机构、起重链条、等部分组成。气动葫芦可配合防爆型手拉小车或气动小车组成移动式气动起重工具。起吊机构通过控制主控阀，来实现起吊重物的升、降，通过开闭制动器达到起升、下降定位制动。环链气动葫芦确保起吊作业的安全，气动葫芦起吊机构整体可固定使用。

沪工工业用运行式气动葫芦优势：

1.安全一采用压缩空气为动力，无火花运行，安全防爆。

2.具有断气保护功能，即便突然切断气源，重物也不会坠落。

3.具有过载保护功能，无法提起超过额定负载的重量。

4.高效一工作效率高，具有同类产品无法达到的提升速度。

5.具有无极变速功能，可根据吊起重量自由控制上升速度。

6.精准一控制手柄可调节进气量大小，精准控制。

7.节能一体积小，重量轻。

参数：

型号	单位	HQ1.5-1	HQ2-1	HQ3-1	HQ3-2	HQ6-2	HQ10-2
A	mm	690	556	905	690	905	1050
A1	mm	608	585	885	608	885	960
B	mm	436	35	539	436	539	558
C	mm	202	146	246.5	202	246.5	256
D	mm	176	185	220	176	220	256
E	mm	100	140	146	100	146	128
F	mm	150	385	158	150	158	205
J	mm	90	65	120	90	120	135
K	mm	26.5	26	38	26.5	38	49
H1 最低净空	mm	659	500	807	659	807	969
H2	mm	439	338	548	439	548	652
H3	mm	597	528	768	597	768	860
φa	mm	53	48	69	53	69	55
φb	mm	53	48	69	53	69	55
φc	mm	28	28	33	28	33	36

参数：

型号	单位	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	535	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1 最低净空	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
φa	mm	95	102	126	120	315	355
φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

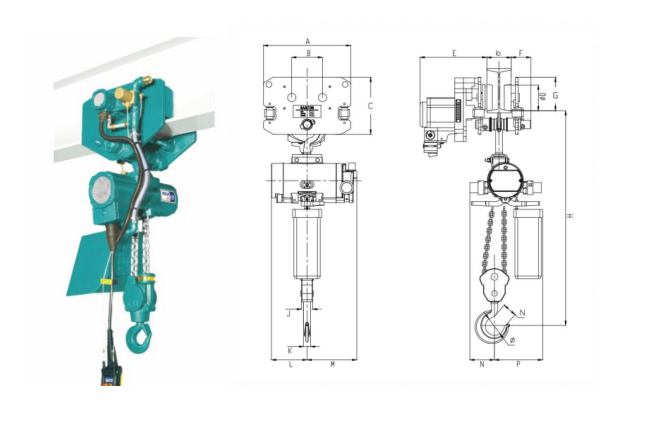

参数：

气动葫芦	GTH25-1 GTH250-1 GTH500-1 GTH1T-1	GTH2T-2
行走小车	QDC-125	QDC-2
A	315	325
B	111	125
b运行轨道宽度范围	80-115	80-125
bm	168	168
C	205	205
D	90	110
E	240	240
F	71	71
G	120	120
H最低净空	550	565
J	50	93
K	23.5	26
L	128.6	146
M	180	185
N	89	33
P	174	140
φ	38	48

沪工工业用运行式气动葫芦参数1：

型号Mold	单位unit	H02-2		H03-1		HQ3-2		H06-2		H010-2
气压 Air Pressure	Mpa	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63
载荷Capacity	吨(Tons)	2		3		3		6		10
链条数 Vumber of chains	根	2		1		2		2		2
马达输出功率 Hotor output power	千瓦(KW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
提升高度 Lifting height	米(M)	2~50 (标准高度为3米)
满载提升速度 Pull load lifting speed	米/分钟(m/min)	2.5	2.7	2.5	5	2.5	5	1.2	2.5	0.8	1. 5
满载下降速度 Pull load descent speed	米/分钟( m³/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
满载耗气量~提升 Pull load gas consuaption一inerease	立方米/分钟(m³/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
链条尺寸 Chain size	mm	9*27		13*36		9*27		13*36		16*45
链条重量 Chain woight	kg/米	1.8		3.8		1.8		3.8		5.8
标配重量 Standard weight	千克(kg)	38		86		68		98		115
(3米提升高度) (3 metors lifting height)
控制器气管长度 Cont 1l 0r trachea length	米(m)	2~50 (标准高度为3米)
满载噪音-提升 Full load noise一inereased	分贝(DB)	74	78	74	78	74	78	74	78	74	78
气管接头Tracheal joint	(in)	G3/4		G3/4		G3/4		G3/4		G3/4
气管尺寸(内径) Air tube size (inner dianeter 6)	毫米(mm)	14		19		19		19		19
马达功率	kw	0. 25		2		0.25		2		3.5
额载运行速度	m/min	13		13		13		10		10
马达耗气量	m/mim	0.45		2.6		0. 45		2.6		4
气管接头	in	G1/2		G3/4		G1/2		G3/4		G3/4
气管尺寸(内径)	mm	G1/2		G1/2		G1/2		G1/2		G1/2
重量(小车)	kg	40		75		49		75		89

沪工工业用运行式气动葫芦参数2：

型号Mold	单位unit	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
气压 Air Pressure	Mpa	0.63
载荷Capacity	吨(Tons)	16	20	30	50	75	100
链条数 Number of chains	根	3	4	2	4	3	4
马达输出功率 Motor output power	千瓦(KW)	3.5	3.5	6. 3	6.3	9	9
提升高度 Lifting height	米(M)	2~10 (标准高度为3米)
满载提升速度 Full load lifting speed	米/分钟(m/min)	1	0.7	1	0.7	0. 55	0.4
空载提升速度 Empty lifting speed	米/分钟(M/min)	2	1.4	2.3	1.2	1.3	1
满载下降速度 Full load descent speed	米/分钟(m³/min)	1.6	1.6	2.8	1.5	1. 2	1
满载耗气量-提升 Pull load gas consumption - increase	立方米/分钟(m³/min)	4	4	6. 5	4	7.6	7.6
满载耗气量-下降 Fu1l load gas consumption 一decrease	立方米/分钟(m³/min)	5.5	5.5	5.5	5.5	6	6
链条尺寸 Chain size	mm	13*36	13*36	23.5*66	23.5*66	32*90	32*90
链条重量 Chain weight	kg/米	3.8	3.8	12.2	12.2	21.3	21.3
标配重量 Standard weight (3米提升高度) (3 meters lifting height)	千克(kg)	210	310	520	935	1750	1800
控制器气管长度 Controller trachea length	米(m)	2~5 (标准为3米)
满载噪音-提升 Full load noise一increased	分贝(DB)	78	78	78	78	78	78
满载噪音-下降 Full load noise - reduced	分贝(DB)	80	80	82	82	85	85
气管接头 Tracheal joint	(in)	G3/4	G3/4	G11/2	G11/2	G11/2	G11/2
气管尺寸(内径) Air tube size (inner diameter $)	毫米(mm)	19	19	35	35	35	35
